ໂມດູນຈໍ LCD TFT ມາດຕະຖານກາຟິກ 2.7'

ໂມດູນຈໍ LCD TFT ມາດຕະຖານກຣາຟຟິກ 2.7' ແມ່ນໃຊ້ຕົ້ນຕໍໃນຈໍ LCDs ອຸດສາຫະກໍາ & smart Home. ເຊັ່ນ:

1.Industrial Handheld Terminal

ມືຖືອຸດສາຫະກໍາ: LCDs Custom ສໍາລັບ PDA / Barcode Scanners

LCDs ທົນທານ | ທີ່ສົມບູນແບບສໍາລັບເຄື່ອງກວດຈັບອຸດສາຫະກໍາ & ສະຖານີຂໍ້ມູນ

LCDs ຂັ້ນສູງສຳລັບເຄື່ອງສະແກນສາງ ແລະເຄື່ອງພິມແບບພົກພາ

ຈໍສະແດງຜົນທີ່ມີຄຸນນະພາບສູງ - ສ້າງຂຶ້ນສໍາລັບອຸປະກອນມືຖືອຸດສາຫະກໍາ

2.Smart Home

ກະດານຄວບຄຸມເຮືອນອັດສະລິຍະ | Custom Advanced LCD Solutions

LCDs ທົນທານສໍາລັບເຄື່ອງເຮັດກາເຟ, ເຄື່ອງດູດຝຸ່ນຫຸ່ນຍົນ & ເຕົາອົບ

ຈໍສະແດງຜົນໃນເຮືອນອັດສະລິຍະ – ຄຸນນະພາບສູງ ແລະ ເໝາະກັບແບບກຳນົດເອງ

ລາຍລະອຽດ

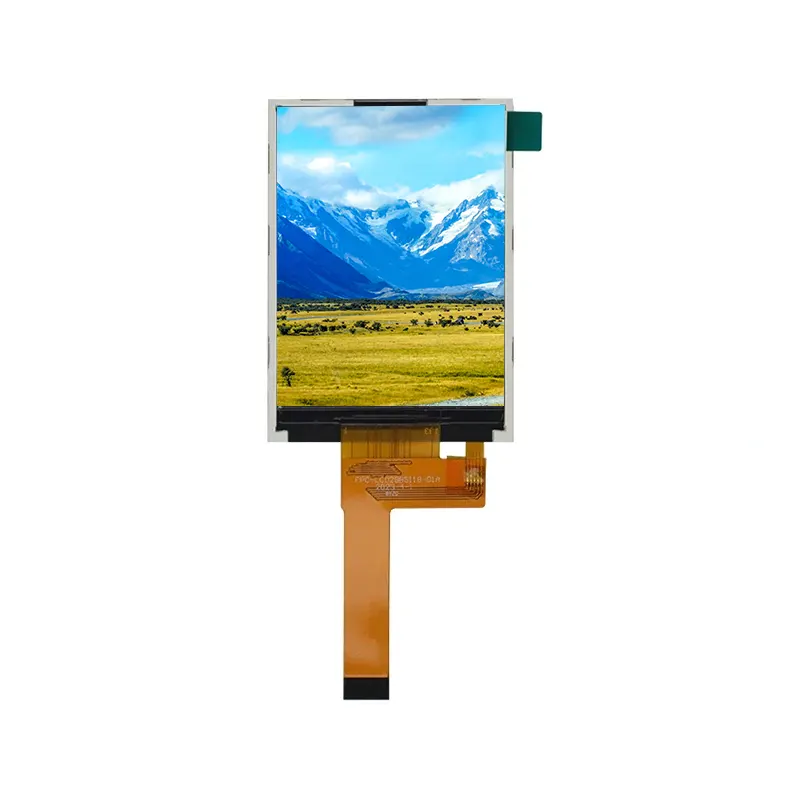

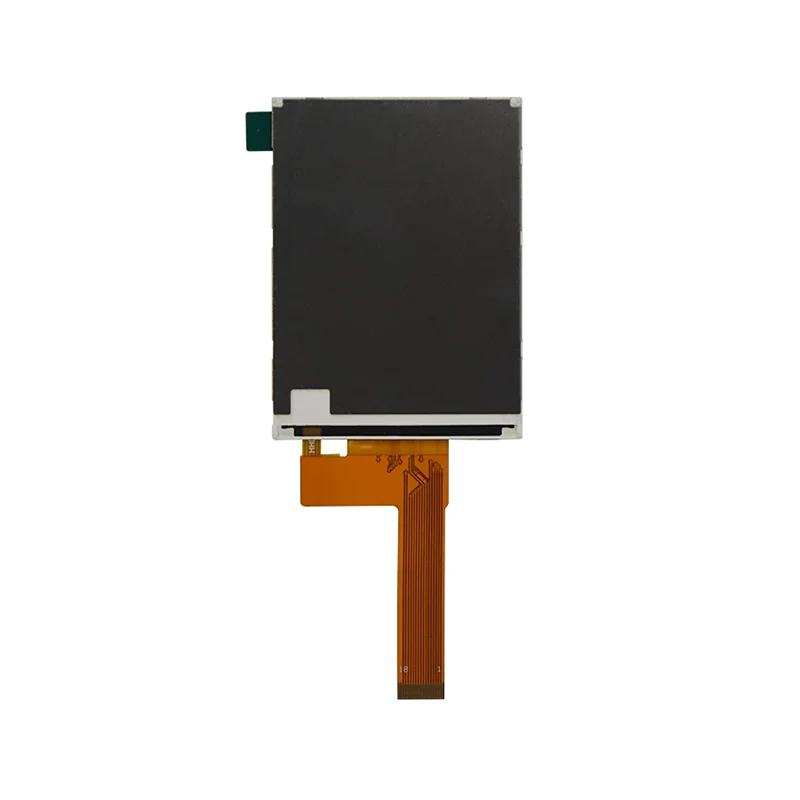

Tianfu Customized 2.7' Graphic Standard TN TFT ຈໍ LCD ໂມດູນ Specification

ປະ​ສົບ​ການ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ໃນ​ໂລກ​ທີ່​ແທ້​ຈິງ​ຈາກ Tianfu​: ທັດ​ສະ​ນະ​ຈາກ​ຜູ້​ຜະ​ລິດ​ຂໍ້​ມູນ​ໂທລະ​ສັບ​ມື​ຖື

"ໃນເວລາທີ່ການພັດທະນາ PDA ອຸດສາຫະກໍາການຜະລິດໃຫມ່, ນີ້ 2.7 ' Graphic Standard TN TFT ໂມດູນຈໍ LCD ໂມດູນໄດ້ກາຍເປັນທາງເລືອກສຸດທ້າຍຂອງພວກເຮົາ. backlight ຄວາມສະຫວ່າງສູງຂອງຕົນ (ພວກເຮົາປັບແຕ່ງສະບັບ 500 cd / m²) ແລະການປິ່ນປົວຕ້ານ glare ໄດ້ຢ່າງສົມບູນແກ້ໄຂຈຸດເຈັບປວດຂອງການຮັບຮູ້ເນື້ອໃນຫນ້າຈໍທີ່ມີຄວາມຫຍຸ້ງຍາກພາຍໃຕ້ແສງສະຫວ່າງພາຍນອກທີ່ເຂັ້ມແຂງ."

"ອັດຕາສ່ວນຈໍກວ້າງ 960 × 240 ແມ່ນເຂົ້າກັນໄດ້ສູງກັບປະຕິກິລິຍາຂອງຕົວເຊື່ອມຕໍ່ຂໍ້ມູນມືຖື: ພື້ນທີ່ອອກຕາມລວງນອນແມ່ນພຽງພໍທີ່ຈະສະແດງລະຫັດບາໂຄດແລະຕົວເລກໃບບິນໄດ້ຢ່າງສົມບູນ, ໃນຂະນະທີ່ຮູບແບບຕັ້ງແມ່ນເຫມາະສົມກັບການອອກແບບ UI ຄລາສສິກຂອງ "ພື້ນທີ່ສະແດງຂໍ້ມູນ + ປຸ່ມຄົງທີ່ດ້ານລຸ່ມ", ເຊິ່ງເຮັດໃຫ້ການດໍາເນີນງານທີ່ມີປະສິດທິພາບພາຍໃນພື້ນທີ່ຫນາແຫນ້ນ."

"ຄຸນນະສົມບັດການບໍລິໂພກພະລັງງານຕ່ໍາຂອງການໂຕ້ຕອບ SPI ໂດຍກົງປັບປຸງຊີວິດຫມໍ້ໄຟຂອງ terminal. ດ້ວຍການບໍລິໂພກພະລັງງານພຽງແຕ່ 8mA ສໍາລັບໂມດູນ, ບວກໃສ່ກັບຍຸດທະສາດການຄວບຄຸມການຈັດລໍາດັບ backlight ທີ່ພັດທະນາດ້ວຍຕົນເອງຂອງພວກເຮົາ, ຊີວິດຫມໍ້ໄຟໂດຍລວມຂອງອຸປະກອນໄດ້ຖືກເພີ່ມຂຶ້ນປະມານ 18% ໃນສະຖານະການດໍາເນີນການສະແກນຢ່າງຕໍ່ເນື່ອງ."

"ຄວາມຫມັ້ນຄົງຂອງອຸນຫະພູມກ້ວາງ (-20 ° C ຫາ +70 ° C) ແລະຄວາມຫນ້າເຊື່ອຖືທາງກົນຈັກຂອງໂມດູນໄດ້ຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດຂອງພວກເຮົາ, ລວມທັງການຖີບອຸນຫະພູມຕ່ໍາແລະການທົດສອບຫຼຸດລົງ 1.2 ແມັດ, ຕອບສະຫນອງຄວາມຕ້ອງການຄວາມທົນທານໃນສະພາບແວດລ້ອມອຸດສາຫະກໍາ."

ການເພີ່ມປະສິດທິພາບເປົ້າຫມາຍ & ສະຫນັບສະຫນູນ

ພວກເຮົາສະຫນອງການແກ້ໄຂການປັບປຸງສໍາລັບຄໍາຮ້ອງສະຫມັກດັ່ງກ່າວ:

ຄຸນສົມບັດພິເສດ: ໄດເວີໄຟຫຼັງທີ່ປັບປຸງ (ຮອງຮັບ PWM dimming/ wake-up ໄວ), ການສໍາຜັດກັບຖົງມື, ການອອກແບບຕ້ານການລົບກວນ, ແລະຊຸດຮູບແບບການປະຫຍັດພະລັງງານ.

ການປັບແຕ່ງອຸດສາຫະກໍາ: ສະບັບທີ່ກໍາຫນົດເອງທີ່ເຫມາະສົມສໍາລັບສະຖານະການເຊັ່ນ: ການຂົນສົ່ງດ່ວນ, ຄັງສິນຄ້າລະບົບຕ່ອງໂສ້ເຢັນ, ແລະການກວດກາພາຍນອກແມ່ນມີຢູ່.

ສະຫນັບສະຫນູນໄວ: ສະຫນອງການອອກແບບການອ້າງອິງທີ່ເຂົ້າກັນໄດ້ກັບເຄື່ອງຈັກສະແກນຕົ້ນຕໍ, ເຄື່ອງມືການທົດສອບສາຍການຜະລິດແລະການຮັບປະກັນການສະຫນອງໃນໄລຍະຍາວ.

ຄວາມຄິດເຫັນຂອງລູກຄ້າ

"ໃນໄລຍະ 18 ເດືອນຜ່ານມາ, ພວກເຮົາໄດ້ນໍາໃຊ້ໂມດູນນີ້ຫຼາຍກວ່າ 35,000 ຫນ່ວຍໃນສາມຜະລິດຕະພັນຂອງພວກເຮົາ. ສິ່ງທີ່ພວກເຮົາພໍໃຈທີ່ສຸດແມ່ນຄວາມສອດຄ່ອງ batch ທີ່ດີເລີດແລະການຕອບສະຫນອງທາງດ້ານເຕັກນິກທີ່ໄວທີ່ສຸດ, ເຊິ່ງສະຫນອງການຮັບປະກັນທີ່ຫນັກແຫນ້ນສໍາລັບການຜະລິດຂະຫນາດໃຫຍ່ຂອງພວກເຮົາແລະການບໍາລຸງຮັກສາຫລັງການຂາຍ.

Tianfu 2.7' TFT ໂມດູນຫນ້າຈໍ LCD ຄໍາຮ້ອງສະຫມັກ

ເວ​ລາ​ນໍາ​ພາ Tianfu​

FAQ

Q1: ວິທີການເລືອກລະຫວ່າງການໂຕ້ຕອບ SPI ແລະ RGB?

A: ທັງສອງການໂຕ້ຕອບຕອບສະຫນອງຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນ:

ການໂຕ້ຕອບ SPI ມີຈໍານວນ pins ຈໍານວນຫນ້ອຍ (ປົກກະຕິແລ້ວ 3-4 ເສັ້ນຂໍ້ມູນ), ເຫມາະສໍາລັບສະຖານະການທີ່ຊັບພະຍາກອນ PIN MCU ຈໍາກັດແລະຄວາມຕ້ອງການອັດຕາການໂຫຼດຫນ້າຈໍຄືນຕ່ໍາ, ເຊັ່ນການສະແດງຮູບພາບຄົງທີ່ຫຼືການປັບປຸງຂໍ້ມູນຊ້າໆ.

ການໂຕ້ຕອບ RGB ຊ່ວຍໃຫ້ການສົ່ງຂໍ້ມູນຂະຫນານທີ່ມີອັດຕາການໂຫຼດຫນ້າຈໍຄືນທີ່ສູງຂຶ້ນ, ເຫມາະສົມສໍາລັບການສະແດງເນື້ອຫາແບບເຄື່ອນໄຫວ, ວິດີໂອຫຼືຮູບພາບທີ່ມີການປ່ຽນແປງຢ່າງໄວວາ, ແຕ່ມັນຕ້ອງການຊັບພະຍາກອນ pin ຫຼາຍ.

Q2: ເປັນຫຍັງ backlight ຕ້ອງການແຮງດັນທີ່ຂ້ອນຂ້າງສູງຂອງ 8.7-10.2V?

A: ໂມດູນນີ້ຮັບຮອງເອົາການອອກແບບ backlight ທີ່ມີ LEDs ຫຼາຍເຊື່ອມຕໍ່ໃນຂະຫນານ. ຄວາມຕ້ອງການແຮງດັນທີ່ຂ້ອນຂ້າງສູງມັກຈະຫມາຍຄວາມວ່າ backlight ປະກອບດ້ວຍຫຼາຍ LEDs ເຊື່ອມຕໍ່ເປັນຊຸດ, ເຊິ່ງສາມາດສະຫນອງຄວາມສະຫວ່າງທີ່ເປັນເອກະພາບແລະພຽງພໍ. ໃນ​ການ​ນໍາ​ໃຊ້​ຕົວ​ຈິງ​, ວົງ​ຈອນ​ການ​ຂັບ backlight ການ​ອຸ​ທິດ​ຕົນ​ແມ່ນ​ຕ້ອງ​ການ​; ມັນບໍ່ສາມາດເຊື່ອມຕໍ່ໂດຍກົງກັບການສະຫນອງພະລັງງານຕາມເຫດຜົນ 3.3V.

Q3: ຊ່ວງອຸນຫະພູມປະຕິບັດການຂອງໂມດູນຕອບສະຫນອງຄວາມຕ້ອງການຂອງການນໍາໃຊ້ອຸດສາຫະກໍາບໍ?

A: ແມ່ນແລ້ວ. ລະດັບອຸນຫະພູມປະຕິບັດງານຈາກ -20 ° C ຫາ +70 ° C ກວມເອົາຄວາມຕ້ອງການຂອງສະພາບແວດລ້ອມອຸດສາຫະກໍາສ່ວນໃຫຍ່. ສໍາລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງກວ່າ (ເຊັ່ນ: ພື້ນທີ່ເຢັນຮ້າຍແຮງຫຼືກອງປະຊຸມທີ່ມີອຸນຫະພູມສູງ), ພວກເຮົາສາມາດສະຫນອງສະບັບທີ່ມີອຸນຫະພູມກວ້າງ (ຕ້ອງການການປັບແຕ່ງ) ທີ່ຕອບສະຫນອງຄວາມຕ້ອງການພິເສດຂອງ -40 ° C ຫາ +85 ° C.

Q4: ຊ່ວງອຸນຫະພູມປະຕິບັດການຂອງໂມດູນຕອບສະຫນອງຄວາມຕ້ອງການຂອງການນໍາໃຊ້ອຸດສາຫະກໍາບໍ?

A: ແມ່ນແລ້ວ. ລະດັບອຸນຫະພູມປະຕິບັດງານຈາກ -20 ° C ຫາ +70 ° C ກວມເອົາຄວາມຕ້ອງການຂອງສະພາບແວດລ້ອມອຸດສາຫະກໍາສ່ວນໃຫຍ່. ສໍາລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງກວ່າ (ເຊັ່ນ: ພື້ນທີ່ເຢັນຮ້າຍແຮງຫຼືກອງປະຊຸມທີ່ມີອຸນຫະພູມສູງ), ພວກເຮົາສາມາດສະຫນອງສະບັບທີ່ມີອຸນຫະພູມກວ້າງ (ຕ້ອງການການປັບແຕ່ງ) ທີ່ຕອບສະຫນອງຄວາມຕ້ອງການພິເສດຂອງ -40 ° C ຫາ +85 ° C.

Q5: ວິທີການຂັບລົດຈໍສະແດງຜົນນີ້? ຕ້ອງການວົງຈອນຕໍ່ຂ້າງແມ່ນຫຍັງ?

A: ລະບົບພື້ນຖານຕ້ອງການ:

ການສະຫນອງພະລັງງານຕາມເຫດຜົນ 3.3V (ຄວາມຖືກຕ້ອງ ± 5%)

ວົງຈອນຂັບ backlight 8–10V (ປະຈຸບັນຄົງທີ່ 15–25mA)

MCU ຫຼືຕົວຄວບຄຸມການສະແດງ (ສະຫນັບສະຫນູນ SPI ຫຼື RGB interface)

ທາງ​ເລືອກ​: ຕົວ​ຄວບ​ຄຸມ​ຫນ້າ​ຈໍ​ສໍາ​ພັດ (ສໍາ​ລັບ​ການ​ສໍາ​ພັດ​ສະ​ບັບ​ເປີດ​)

ພວກ​ເຮົາ​ສະ​ຫນອງ​ຄົບ​ຖ້ວນ​ສົມ​ບູນ​ແຜນ​ວາດ​ວົງ​ຈອນ​ການ​ອອກ​ແບບ​ແລະ​ລະ​ຫັດ​ຕົວ​ຢ່າງ​ຄົນ​ຂັບ (ສະ​ຫນັບ​ສະ​ຫນູນ​ເວ​ທີ​ເຊັ່ນ STM32​, ESP32 ແລະ Arduino​)​.

Q6: ລັກສະນະໃດແດ່ຂອງການປັບແຕ່ງໄດ້ຮັບການສະຫນັບສະຫນູນສໍາລັບຫນ້າຈໍສະແດງຜົນນີ້?

A: ພວກເຮົາໃຫ້ບໍລິການປັບແຕ່ງແບບໂມດູລຊັ້ນນໍາໃນອຸດສາຫະກໍາ, ໂດຍມີທາງເລືອກການປັບແຕ່ງຕົ້ນຕໍລວມທັງ:

ການໂຕ້ຕອບແລະການປັບແຕ່ງ PIN

ປັບຕໍາແຫນ່ງຕົວເຊື່ອມຕໍ່ FPC ແລະຄໍາສັ່ງ PIN ເພື່ອໃຫ້ເຫມາະສົມກັບຮູບແບບ PCB ຂອງທ່ານ

ປັບແຕ່ງຊຸດຄໍາສັ່ງໃນການໂຕ້ຕອບ SPI ໃຫ້ກົງກັບຊິບຄວບຄຸມຕົ້ນຕໍຂອງທ່ານ

ເພີ່ມການໂຕ້ຕອບ I2C ສໍາລັບຫນ້າຈໍສໍາຜັດຫຼືເຊັນເຊີແສງລ້ອມຮອບ

ການປັບປະສິດທິພາບ optical

ປ່ຽນວັດສະດຸໄປເຊຍກັນດ້ວຍມຸມເບິ່ງທີ່ແຕກຕ່າງກັນ (IPS/FFS/TN)

ປັບຄວາມສະຫວ່າງຂອງ backlight (ຊ່ວງທາງເລືອກ: 150–800 cd/m²)

ແກ້ໄຂມຸມຂົ້ວ (0°/90°/180°/270°)

ຕື່ມການປິ່ນປົວພື້ນຜິວເຊັ່ນ: ຕ້ານການ glare ແລະຕ້ານການລາຍນິ້ວມື

ການປັບໂຄງສ້າງກົນຈັກ

ປັບຄວາມຫນາຂອງໂມດູນໂດຍລວມ (ຄວາມຫນາຕ່ໍາສຸດເຖິງ 1.8mm)

ແກ້ໄຂຄວາມຍາວ FPC ແລະທິດທາງອອກສາຍ

ເພີ່ມຫຼືຫຼຸດລົງຕໍາແຫນ່ງຂຸມ mounting

ປັບການອອກແບບກອບສໍາລັບຂໍ້ກໍານົດການຜະນຶກສະເພາະ

ການປັບຕົວດ້ານສິ່ງແວດລ້ອມພິເສດ

ລຸ້ນອຸນຫະພູມກວ້າງ (-40°C ຫາ +85°C)

ລຸ້ນທີ່ມີຄວາມສະຫວ່າງສູງສໍາລັບການເບິ່ງເຫັນພາຍນອກ

ການອອກແບບເສີມທີ່ທົນທານຕໍ່ການສັ່ນສະເທືອນ
