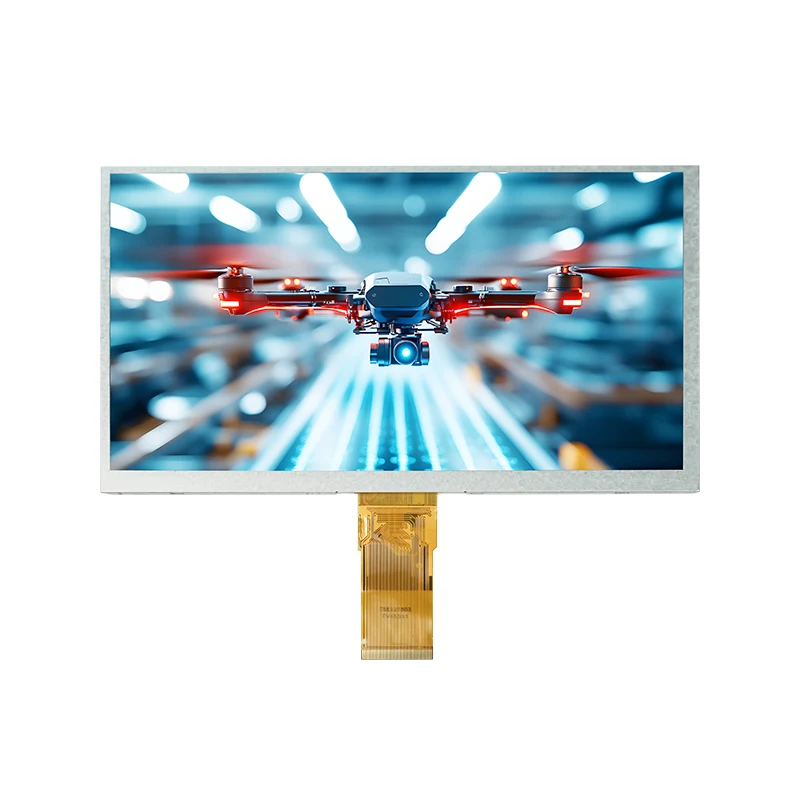

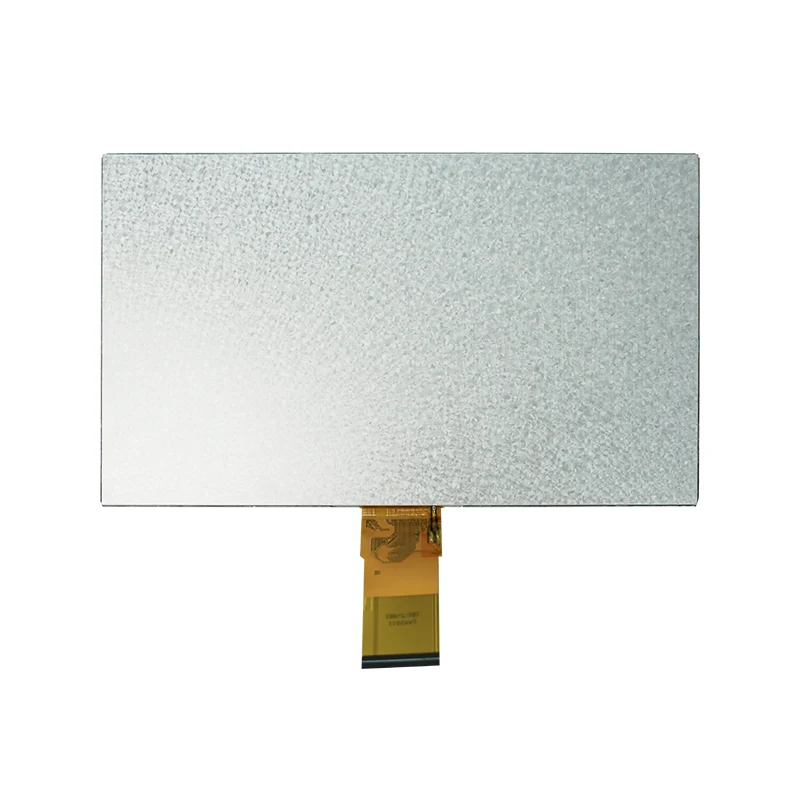

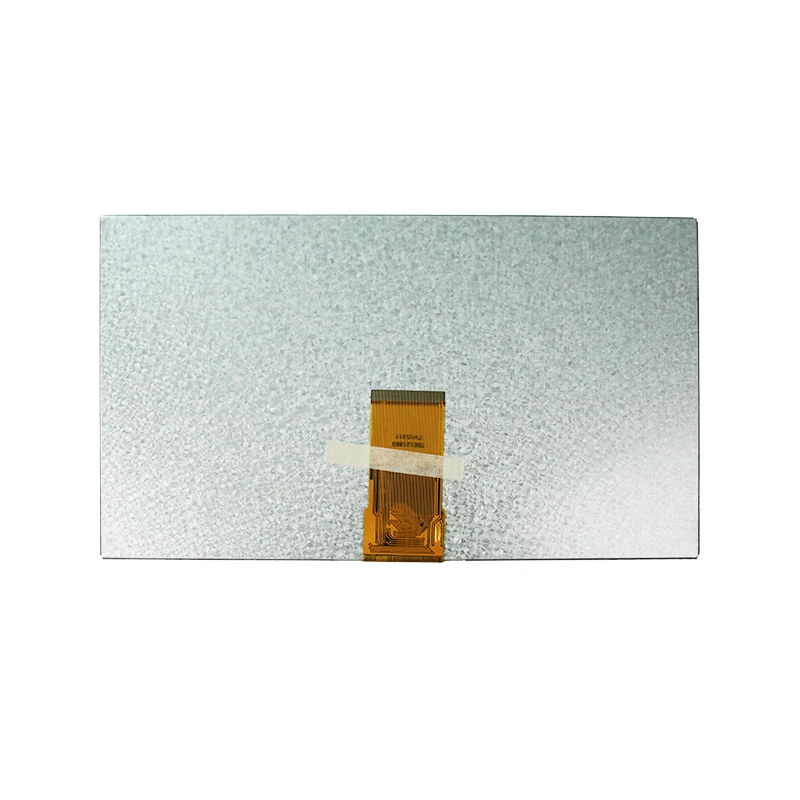

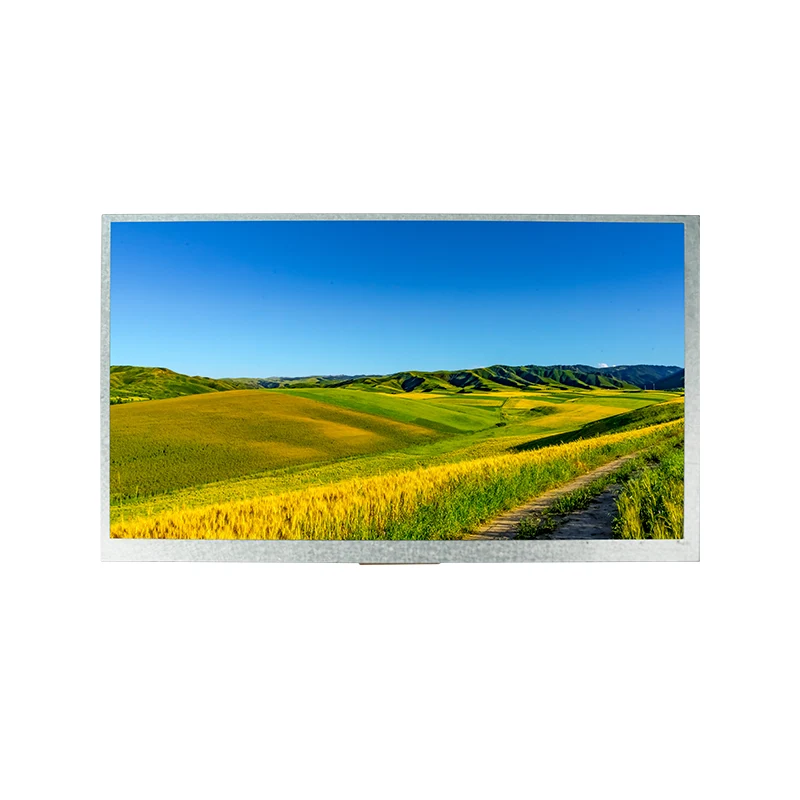

9.0 'HMI Square TFD Module LCD Module

ຂໍ້ສະເພາະຫຼັກຖານ

ຂະຫນາດສະແດງ

9.0-INCH A-SI TFT-LCD (ສົ່ງສົ່ງ)

ການແກ້ໄຂບັນຫາ

800 (RGB) × 480 ພິກະເຊນ (RGB-Stripe)

ຮູບແບບການສະແດງ

tn ສີຂາວປົກກະຕິ, 6 ໂມງຂອງການເບິ່ງ

ການໂຕ້ຕອບ

ຂະຫນາດ 24-bit ຂະຫນານ rgb (MPU Interface)

ແຮງດັນການສະຫນອງພະລັງງານ

ດິຈິຕອລ: 2.8-3.3 v (DVDD)
ການປຽບທຽບ: 9.4-9.8 v (avdd)
vgtage ປະຕູ: vgh = 17-19 v, vgl = -6.6 ~ -5.4.4 v

ປ່ອງໄຟ

White LED × 18 (ປະຈຸບັນທັງຫມົດ: 120 ma)

ການໃຫ້ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ

ອຸນຫະພູມໃນການເຮັດວຽກ

-20.0 ℃ ~ 70.0 ℃

ອຸນຫະພູມການເກັບຮັກສາ

-30.0 ℃ ~ 80.0 ℃

ຄຸນລັກສະນະດ້ານໄຟຟ້າ

ແຮງດັນໄຟຟ້າດິຈິຕອລ (ດີວີດີ)

3.0 v (min) / 3.3 v (ພິມ) / 3.6 v (ສູງສຸດ)

ແຮງດັນການສະຫນອງຂໍ້ຄ້າຍຄືກັນ (AVDD)

9.4 v (min vin) / 9.6 v (ພິມ) / 9.8 v (max v (max)

ປະຕູໃນ voltage (vgh)

17 v (ນາທີ) / 18 v (ພິມ) / 19 v (ສູງສຸດ)

GATE Off VLTTAGE (VGL)

-6.6 v (min) / -6 v (ປະເພດ) / -5.4 v (ສູງສຸດ v (ສູງສຸດ)

ສັນຍານຂັບລົດໄຟຟ້າທົ່ວໄປ (VCOM)

3.7 v (ພິມ)

ຂໍ້ມູນສະເພາະດ້ານ backlight

ແຮງດັນໄຟຟ້າທີ່ນໍາພາ

9.0 v (ປະເພດ) / 9.9 v (ສູງສຸດ)

LED ຕະຫຼອດຊີວິດ

20,000 hr

ແສງສະຫວ່າງ LED

≥3000 CD / m²

lcm luminance

120 CD / m²

ຕົວກໍານົດການກໍານົດເວລາ (ແນວນອນ)

ຄວາມຖີ່ຂອງ DCLK

33.3 MHZ (ພາກປະເພດ) / 50 MHZ (ສູງສຸດ)

ພື້ນທີ່ສະແດງອອກຕາມແນວນອນ

800 dclk

HS Width Width

1 dclk (min) / 48 dclk (ປະເພດ)

hs back back porch

88 dclk

hs ດ້ານຫນ້າ

40 dclk

ຜະລິດຕະພັນມາດຕະຖານ

ຜະລິດຕະພັນທີ່ກໍາຫນົດເອງ

ປະລິມານການສັ່ງຊື້

ເວລາສົ່ງ

ປະເພດການປັບແຕ່ງການປັບແຕ່ງ

ເວລາສົ່ງ

1-30 PCs

ທັນທີ

b / l & fpc & tp

ພາຍໃນ 5 ອາທິດ

31-100 pcs

1 ອາທິດ

b / l & fpc & tp

ພາຍໃນ 5 ອາທິດ

101-500 PC

ພາຍໃນ 2 ອາທິດ

b / l & fpc & tp

ພາຍໃນ 5 ອາທິດ

501-1000 PC

ພາຍໃນ 3 ອາທິດ

b / l & fpc & tp

 ພາຍໃນ 5 ອາທິດ

1001-5000 PCS

ພາຍໃນ 3 ອາທິດ

Bl & FPC & TP

ພາຍໃນ 6 ອາທິດ

5000+ PCS

ພາຍໃນ 4 ອາທິດ

Bl & FPC & TP

ພາຍໃນ 6 ອາທິດ
